通用智能高速机器视觉平台

历经6年研发，100%拥有自主知识产权，对标国际一流机器视觉平台产品

立即咨询
相关下载

产品介绍

  • 产品概况
  • 规格参数
  • 产品尺寸
  • 相关下载


通用智能高速机器视觉平台（HCvision System）是一款通用型智能高速机器视觉应用开发平台，包括通用智能高速机器视觉系统、机器视觉底层算法库、智能软件、智能相机、工业相机、图像处理器等产品。

内嵌机器视觉智能软件（HCvisionQuick），具有定位、检测、测量和识别等功能。在自动化生产过程中， 可完成目标定位、质量瑕疵检测、外观尺寸测量、 工件计数、识别确认及对位组装等多种视觉检测任务。搭载配套硬件包括视觉处理器、相机、光源、 镜头及附属配件等，为客户提供高精度、高稳定性 的机器视觉解决方案。



平台特点：


▎步骤化编辑界面，无需编写代码程序，快速建立工程

▎提供多样化数字 I/O 接点

▎轻巧的外观体积，节省安装空间

▎硬件规格优于同等级产品，满足高速运算处理需求

▎支持面阵相机、线扫相机、3D 相机、红外、光谱共焦 等工业相机

▎提供完整的机器视觉、工业相机、镜头和光源等产品

▎支持工业以太网、RS-232、RS-485、IO 通讯接口，快 速连接外部设备

▎通过工业级标准认证，系统稳定可靠

▎支持加载 AI 检测、分类、分割和定位模型


汇萃视觉软件优势：


（1）100% 独立自主研发

历时 6 年研发，真正完全自主研发的底层算法库

（2）算法丰富、工具齐全

拥有 2000 多个机器视觉及 AI 算法，8大模块、超 100 个通用工具

（八大模块包含：检测、测量、定位、识别、机械手视觉、红外视觉、3D视觉、AI深度学习）

（3）技术领先、稳定性高

性能已达国际先进水平，可实现进口替代

（4）支持多种操作系统

可在 Windows、Linux 等多种 OS 间无缝移植

（5）兼容性强

兼容多种工业相机，可与各种机器人和 PLC 控制系统协同工作

（6）支持边缘计算

支持 GPU、多核并行等加速算法及边缘计算



功能模块前沿技术技术特征
视觉定位基于灰度相关的匹配针对聚焦不准的模糊图像，适应旋转、缩放、部分遮挡、干扰等场景。
基于几何特征的匹配针对具有稳定轮廓特征的目标图像，适应旋转、缩放、部分遮挡、干扰、非线性光照、透视变形、局部变形等复杂场景，亚像素匹配精度、实时高效。
基于局部不变描述的匹配针对具有纹理的平面物体图像，适用于仿射变换、投影变换、旋转、缩放等场景。
视觉标定相机标定多种相机标定算法，可对应多种标定板，可消除镜头畸变。
UVW运动平台标定有效处理UVW运动平台视觉系统高精度标定。
视觉识别条形码识别可自动识别线宽小于2个象素的任意方向的标准条形码。
二维码识别可自动识别任意大小QR、DM码。
OCR和OCV识别利用强大的分类器，可训练，分类、校验各类字符，即使字符图像出现倾斜、粘连、断裂情况。
视觉测量距离测量两点间距离、点到直线距离、两直线距离、点到圆的距离、直线与圆的距离、两圆的距离。
宽度测量边缘的宽度、最大/最小宽度、最大径/最小径。
面积测量区域面积测量。
点、线、圆、椭圆检测采用亚像素边缘提取检测轮廓边缘，检测轮廓的位置、边缘点的位置、区域重心等。
视觉检测数量检测检测区域、边缘、图形数目。
有无检测判断指定面积、图形与颜色。
缺陷检测直线上缺陷、圆环上缺陷、曲线上缺陷、瑕疵检测。
Blob分析局部阈值、自动阈值等十几种图像分割算子，多种形状及灰度特征提取方法。
形态学基于任意机构元素的图像腐蚀、膨胀、开运算与闭运算。
视觉跟踪光流法通过图像光流场的计算，有效监测运动目标。
基于在线学习的视觉跟踪算法通过目标特征的在线学习，可实时、长时间检测并跟踪目标，适应非线性光照变换、部分遮挡、尺度缩放、干扰、噪声等复杂场景。
基础图像图像去噪中值、均值、高斯、Sobel、Canny等。
处理函数图像增强对比度拉升、Gamma校正、直方图均衡化、直方图规定化、同态滤波器等。

图像复原图像去模糊（离焦模糊、运动模糊）等。
视觉采集图像采集适用GigE   Vision通用标准工业相机图像采集。
系统显示图形、图像显示可实现常用计算机图形学绘图函数功能，并进行相应显示。
AI模块    深度学习检测标注大量图片进行深度神经网络训练，有效提升缺陷检测抗干扰性、鲁棒性、准确度。采用GPU推理运行。

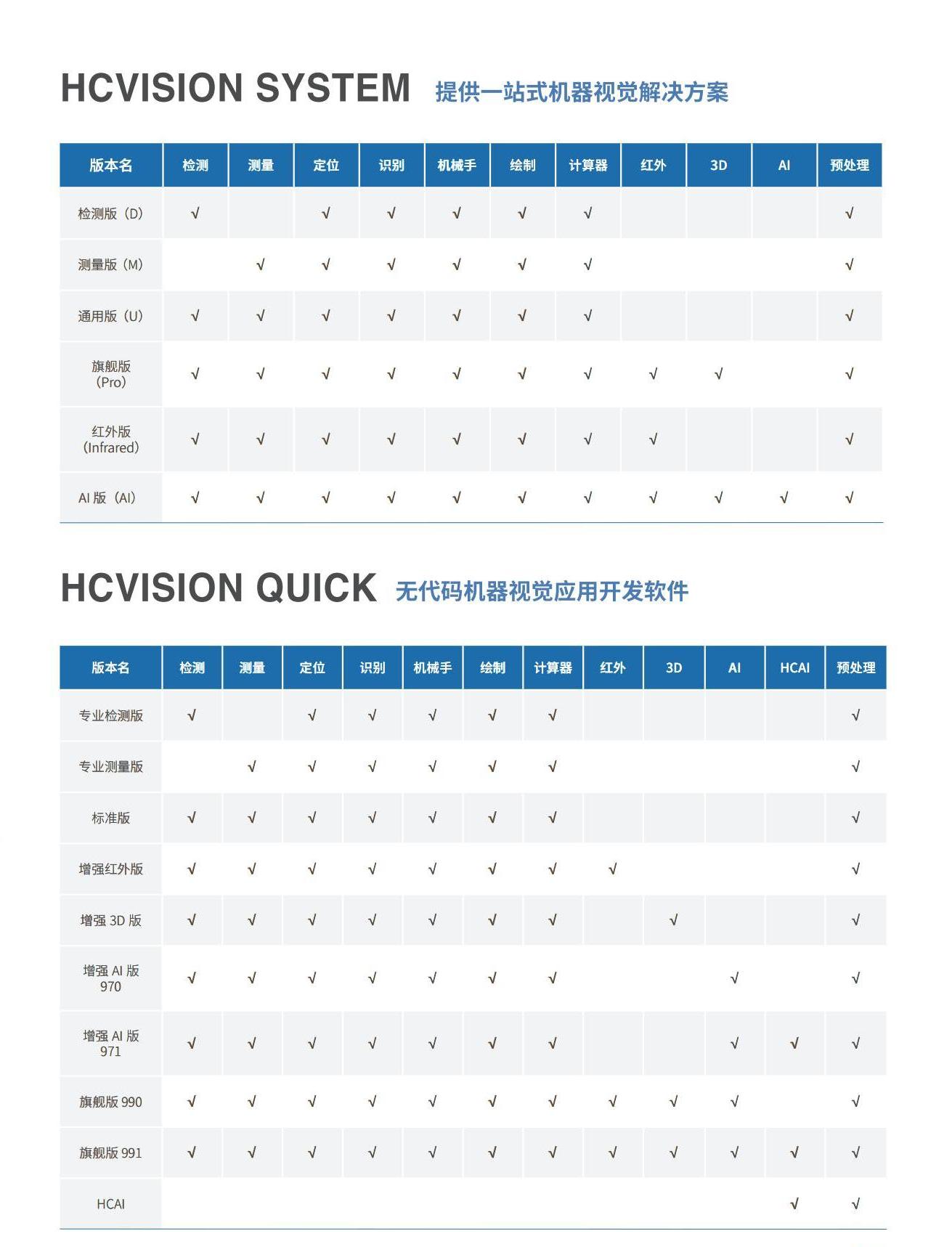

汇萃通用智能高速机器视觉软件HCvisionQuick 根据功能差异分为了简易版、模块版、通用版、旗舰版和3D 版等多个版本。各版本所含功能详见下表。

软件功能

软件版本

检测版

测量版

红外版

通用版

通用Plus版

旗舰版

旗舰Plus版

AI版

2D预处理

Y

Y

Y

Y

Y

Y

Y

Y

3D预处理






Y

Y

Y

检测

Y


Y

Y

Y

Y

Y

Y

测量


Y

Y

Y

Y

Y

Y

Y

定位

Y

Y

Y

Y

Y

Y

Y

Y

识别

Y

Y

Y

Y

Y

Y

Y

Y

机械手

Y

Y

Y

Y

Y

Y

Y

Y

绘制

Y

Y

Y

Y

Y

Y

Y

Y

计算器

Y

Y

Y

Y

Y

Y

Y

Y

红外



Y



Y

Y

Y

DM码





Y


Y


3D工具






Y

Y

Y

AI工具








Y



                    产品图片

型号

 类别

下载


HC-SYS110III-23S
高性价比，相机最多可连接台数3台

SYS100系列

技术规格


HC-SYS222V-23P

8G内存，相机最多可连接台数5台

SYS200系列

技术规格




HC-SYS320II-12

16G内存，相机最多可连接台数2台

SYS300系列

技术规格



HC-SYS320V-12

16G内存，相机最多可连接台数5台

SYS300系列

技术规格


HC-AQL6201S

独立光源控制模块，相机最多可连接台数2台

AQL系列

技术规格



HC-AQL6411P

独立光源控制模块，相机最多可连接台数4台，POE

AQL系列

技术规格


HC-AQL6821P

独立光源控制模块，相机最多可连接台数8台，POE

AQL系列

技术规格




HC-AQL6411S

8G内存，相机最多可连接台数4台，POE

AQL系列

 技术规格


HC-SYS712III-24S

4G内存，相机最多可连接台数3台

SYS700系列

技术规格
