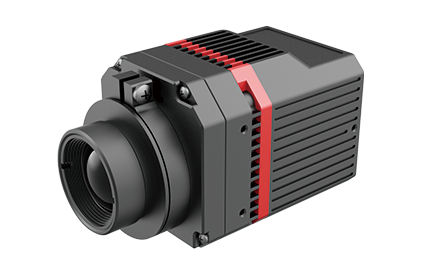

汇萃IR-CAM100系列红外热成像工业相机，体积小、功耗低，像元尺寸17μm，光谱响应8~14μm。支持测温，和观瞄，分辨率为640*480,384*288两种规格，兼容GigE Vision和GenICam标准协议，可用于工业检测。
■ ARM+FPGA架构，低功耗
■ 支持GigE Vision协议，满足高速传输
■ 支持GenIcam协议，满足第三方通用相机API接口
■ 支持POE以太网供电
■ 高分辨率，384*288/640*480可选
■ 支持PLC和软件快门控制（快门可控）
■ 测量范围: - 40℃~ 1600℃
■ 测量精度最高可达0.5℃
■ 支持Windows、Linux等系统
■ 支持二次开发
| 液位灌装检测 液体灌装产品在生产、运输、储存和销售过程中必须进行精确的温度控制。利用红外相机拍摄的热成像图检测液位，移除灌装过量或灌装不足的瓶子，高效降低成本的同时最大限度降低人为错误的概率。 |
| PCB板检测 在正常工作状况下，IC元器件发散一定范围的热量。存在某些亚稳态情形，功能正常，但功耗增加，长期运行可能会出现大面积损坏。 汇萃红外检测系统可通过长波红外检测各器件状态并迅速处理，减少故障发生。同时针对PCB板上虚焊、短路等问题，进行精确探测。 |
| 热熔胶检测 在包装行业，成本优化的—种纸箱密封方式是用热熔胶粘贴纸箱盖。但在生产过程中，会出现断胶漏胶、 少胶的情况，而这样的不良品无法通过人眼和可见光相机检测出来，包装粘合的质量好坏—般只能根据操作人员经验处理。 汇萃 IR-CAM100系列红外热成像工业相机，可监测每个包装热熔胶喷涂位置和胶量，支持对异常包装进行剔除，提高产品质量。 |
规格参数
产品型号 | IR-CAM100-A-10R | IR-CAM100-A-20G | IR-CAM100-B-30R | IR-CAM100-B-40G | ||
测温型 | 观瞄型 | 测温型 | 观瞄型 | |||
产品简述 | 1.数字视频25/50fps 2. 供电电压DC 12V 3.支持GenIcam及GigE Vision2.0 | |||||
技术规格 | 探测器 | 分辨率 | 384*288 17μm | 384*288 17μm | 640*512 17μm | 640*512 17μm |
光谱波长 | 8~14μm | |||||
探测器类型 | 非制冷氧化钒 | |||||
NETD | ≤50mk @ f1.0 | |||||
镜头 | 焦距 | 7.5mm/13mm/19mm/25mm | ||||
调焦 | 手动 | |||||
软件 | 测温工具 | 最高温，最低温，平均温度，线测温，等温分析，温差测量、定位、测量、检测 | ||||
通讯方式 | 支持以太网，RS232，IO通讯 | |||||
上位机软件 | 中英文可切换 | |||||
图像处理 | 电子变倍 | 1~8倍无极放大,放大倍率步长为1/8 | ||||
彩色 | 9种伪彩 | |||||
视频翻转 | 提供4种视频翻转模式 | |||||
增强 | 多级增强细节参数可调节 | |||||
调光 | 线性/混合/直方图可选 | |||||
NUC | 非均匀校正 | 电磁阀快门 | ||||
POWER | 供电 | DC 12V | ||||
功耗 | ≤3.7W@12V@25℃ (不打快门工作时) | ≤4.5W@12V@25℃ (不打快门工作时) | ||||
测温 | 测温环境 | -10℃~+60℃环境温度条件下，湿度5%～80% | ||||
测温范围 | -40℃~+150℃ 或-40℃~+550℃（2种可选） | / | -40℃~+150℃ 或-40℃~+550℃（2种可选） | / | ||
测温精度 | 2℃或±2%(取大值） | / | 2℃或±2%(取大值） | / | ||
整机 | 开机时间 | ≤15S | ||||
机械 | 重量 | ≤180g (裸机不包括镜头接口，镜头等附件) | ||||
外形尺寸 | 48mmx50mmx62.5mm（不含镜头） | |||||
环境标准 | 工作温度 | -40℃～+60℃(默认) | ||||
工作湿度 | 0%～80%RH | |||||
存储温度 | -45℃～+85℃（鉴定试验） | |||||
存储湿度 | 0%～85%RH | |||||
冲击试验指标 | 半正弦波，加速度30g，脉冲宽度11ms，安装使用方向(X轴)冲击3次 不通电测试 | |||||
振动试验指标 | 10HZ~150HZ~10HZ，位移峰峰值：0.15mm 安装使用方向(X轴)振动，8min/轴，循环次数：2 ，不通电测试 | |||||
